SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2

  • Batteriekompatibilität: Unterstützt Blei-Säure- oder Lithium-Ionen-Batterien (40–60 V), mit adaptiver Ladestrategie für Li-Ionen über BMS. Der maximale Lade-/Entladestrom reicht modellübergreifend von 70 A bis 240 A.
  • PV-Eingangsflexibilität: Akzeptiert PV-Zugangsleistung bis zu 24,000 W, mit Eingangsspannung bis zu 800 V und MPPT-Spannungsbereich 160–650 V. Verfügt über 2/1+1 oder 2/2+2 MPPT-Tracker/String-Konfiguration
  • AC-Leistung: Nennwechselstromleistung von 3,000 W bis 12,000 W, mit Spitzenleistung außerhalb des Netzes (2x Nennleistung, 10 s). Unterstützt Netzspannungen (220/380 V, 230/400 V) und Frequenzen (50/60 Hz), mit <3 % THDi und Gleichstromeinspeisung <0.5 %
  • Effizienz und Schutz: Maximaler Wirkungsgrad von 97.6 %, Euro-Wirkungsgrad von 97.0 % und MPPT-Wirkungsgrad von >99 %. Integrierte Schutzfunktionen umfassen DC-Verpolung, AC-Überstrom/Überspannung, thermische und optionale Lichtbogenerkennung.
Artikelnummer: SUN-(3-12)K-SG05LP3-EU-SM2Kategorien:Hybrid Wechselrichter, Wechselrichter
Kontakt

Beschreibung

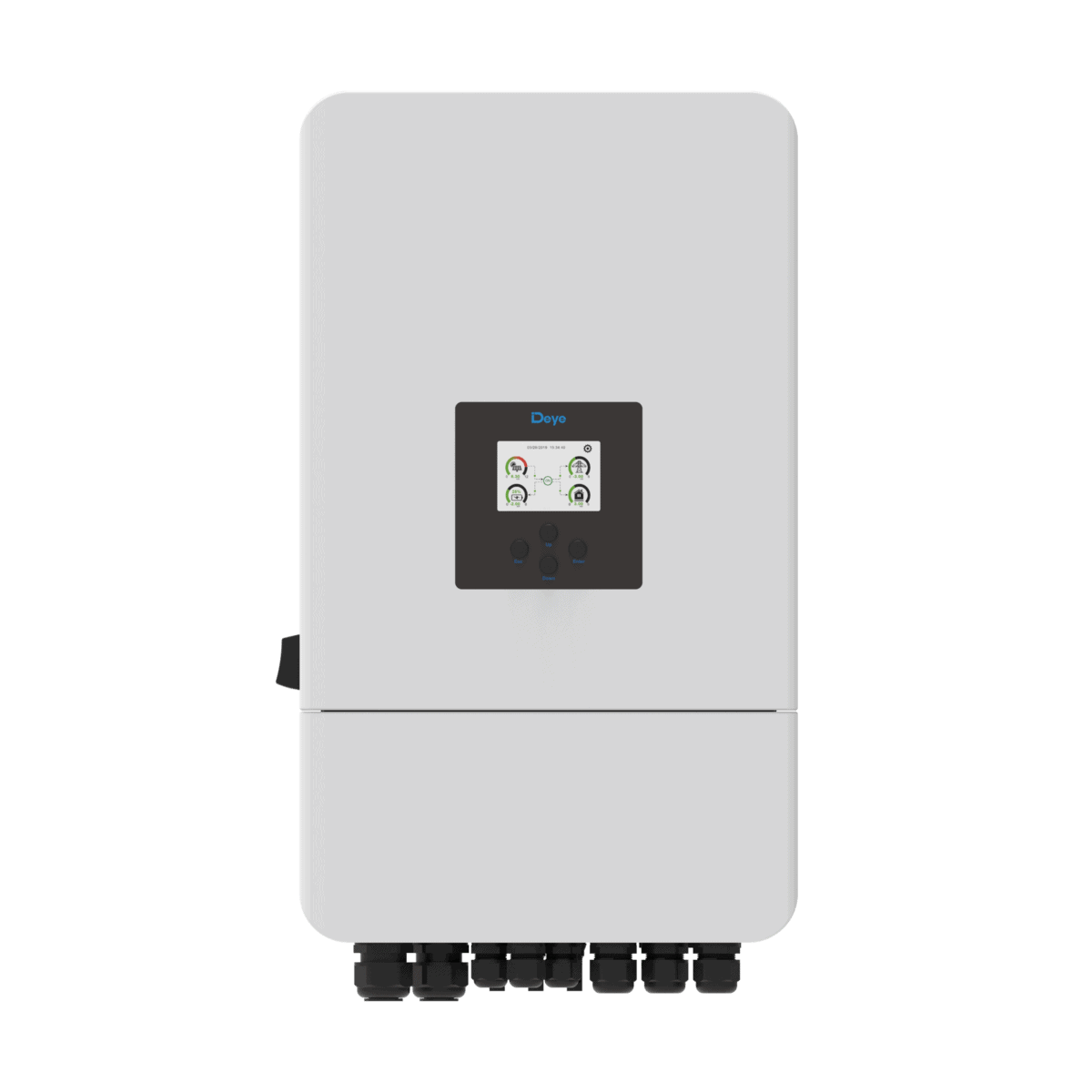

SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2 Dreiphasiger Hybrid-Wechselrichter
  • 100 % unsymmetrische Ausgabe, max. Ausgabe bis zu 50 % der Nennleistung für jede Phase
  • AC-Paar zur Nachrüstung bestehender Solaranlage
  • Max. 10 Stück parallel für On-Grid- und Off-Grid-Betrieb; Unterstützt mehrere Batterien parallel
  • Max. Lade-/Entladestrom von 240A
  • 48-V-Niederspannungsbatterie, Transformator-Isolationsdesign
  • 6 Zeiträume zum Laden/Entladen der Batterie
  • Unterstützung der Speicherung von Energie aus einem Dieselgenerator
Modell SUN-3K-SG05 LP3-EU-SM2 SUN-4K-SG05 LP3-EU-SM2 SUN-5K-SG05 LP3-EU-SM2 SUN-6K-SG05 LP3-EU-SM2 SUN-8K-SG05 LP3-EU-SM2 SUN-10K-SG05 LP3-EU-SM2 SUN-12K-SG05 LP3-EU-SM2
Batterieeingangsdaten
Batterietyp Blei-Säure oder Lithium-Ionen
Batteriespannungsbereich (V) +40 60 - XNUMX
max. Ladestrom (A) 70 95 120 135 190 210 240
max. Entladestrom (A) 70 95 120 135 190 210 240
Ladestrategie für Li-Ionen-Akkus Selbstadaption an BMS
Anzahl der Batterieeingänge 1
Eingangsdaten des PV-Strings
Max. PV-Zugangsleistung (W) 6000 8000 10000 12000 16000 20000 24000
Max. PV-Eingangsleistung (W) 4800 6400 8000 9600 12800 16000 19200
Max. PV-Eingangsspannung (V) 800
Startspannung (V) 160
MPPT-Spannungsbereich (V) 160 - 650
Nenn-PV-Eingangsspannung (V) 550
Max. Betriebs-PV-Eingangsstrom (A) 20+20 26+26
Max. Eingangskurzschlussstrom (A) 30+30 39+39
Anzahl der MPPT-Tracker/Anzahl der Strings/MPP-Tracker 2 / 1 + 1 2 / 2 + 2
AC-Eingangs-/Ausgangsdaten
Nenn-AC-Eingangs-/Ausgangsleistung (W) 3000 4000 5000 6000 8000 10000 12000
Max. AC-Eingangs-/Ausgangsscheinleistung (VA) 3300 4400 5500 6600 8800 11000 13200
Nenn-AC-Eingangs-/Ausgangsstrom (A) 4.6/4.4 6.1/5.8 7.6/7.3 9.1/8.7 12.2/11.6 15.2/14.5 18.2/17.4
Max. AC-Eingangs-/Ausgangsstrom (A) 5/4.8 6.7/6.4 8.4/8 10/9.6 13.4/12.8 16.7/16 20/19.2
Max. kontinuierlicher AC-Durchgang (Netz zur Last) (A) 45
Spitzenleistung (netzunabhängig) (W) 2-fache Nennleistung, 10 s
Leistungsfaktor-Einstellbereich 0.2 führt zu 0.8 verzögert
Nenn-Eingangs-/Ausgangsnetzspannung/-bereich (V) 220/380V, 230/400V, 0.85Un-1.1Un
Nenn-Eingangs-/Ausgangsspannung/-frequenz/-bereich (Hz) 50±5, 60±5, 40/55-65
Netzanschlussformular 3L+N+PE
Gesamte harmonische Verzerrung des Stroms THDi <3 % (der Nennleistung)
DC-Injektionsstrom <0.5%
Wirkungsgrad
Max. Effizienz 97.6%
Euro-Effizienz 97.0%
MPPT-Effizienz 99%
Geräteschutz
Integriert DC-Verpolungsschutz, AC-Ausgangs-Überstromschutz, Wärmeschutz, AC-Ausgangs-Überspannungsschutz, AC-Ausgangs-Kurzschlussschutz, DC-Komponentenüberwachung, Lichtbogenfehler-Schutzschalter (optional), Anti-Islanding-Schutz, DC-Schalter, Isolationsimpedanzerkennung, Fehlerstromerkennung
Überspannungsschutzstufe TYP II (DC), TYP III (AC)

Herunterladen

Deye SUN-(3-12)K-SG05LP3-EU-SM2 Datenblatt
