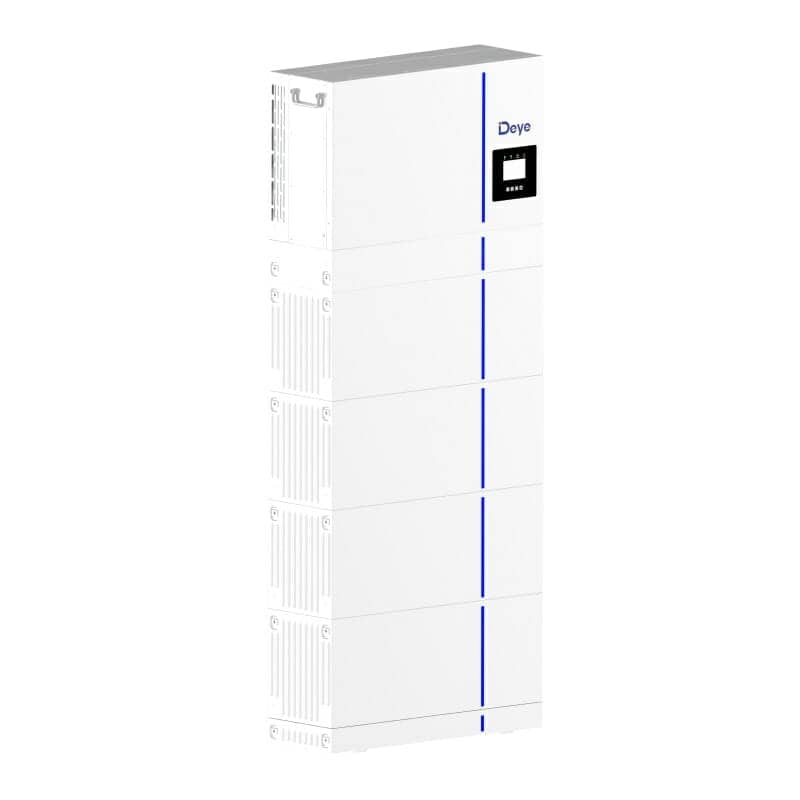

AI-W5.1-ESS (LV)
Kõik-ühes energiasalvestussüsteem
- Kõik ühes disainis, integreeritud 5 kW ~ 12 kW kolmefaasiline hübriidmuundur ja aku
- Mugav ja lihtne juhtimine rakenduse, arvuti või puuteekraani kaudu
- Juhtiv nutikas rakendus: raseerimine tipptasemel, nutikas laadimine, vahelduvvoolu paar jne
- Modulaarne liitiumraudfosfaat aku, võimsus 5 kWh ~ 3 0 kWh, skaleeritav ja ohutu
- Lame ja virnastatav disain, põrandale paigaldatav, ilma juhtmestikuta ja täiendavate kinnituskruvideta, kiire ja lihtne paigaldamine.
- Kiire lülitusaeg 4 ms, tagades teie energiajulgeoleku
Tootekood: AI-W5.1-ESS
Kategooria: Madalpinge seeria (LV)
Kirjeldus
Tehnilised andmed
Mudel | AI-W5.1-3.6P1-EU | AI-W5.1-5P1-EU | AI-W5.1-6P1-EU | AI-W5.1-7.6P1-EU | AI-W5.1-8P1-EU | |
Süsteemi spetsifikatsioon | ||||||
Nimiväljundvõimsus/UPS-i võimsus (W) | 3600/3600 | 5000/5000 | 6000/6000 | 7600/7600 | 8000/8000 | |
Vahelduvvoolu väljundsagedus ja pinge | 50/60 Hz; L/N/PE 220/230Vac | |||||
Võre tüüp | Üksik faas | |||||
Soovitatav energiakonfiguratsioon | 5 kWh (min.) | 10 kWh (min.) | ||||
Max Laadimis-/tühjendusvool (A) | 90 | 120 | 135 | 190 | 190 | |
Aku tööpinge (V) | 43.2 ~ 57.6 | |||||
Aku keemia | LiFePO4 | |||||
Korpuse IP reiting | IP65 (pärast virnastamist) | |||||
Süsteemi sertifitseerimine | IEC62619, IEC60730, CE, VDE2510-50, CEI 0-21 | |||||
Garantii[1] | Aku 10 aastat (Inverter 5 aastat) | |||||
Inverteri tehniline kirjeldus | ||||||
Max PV sisendvõimsus (W) | 4680 | 6500 | 7800 | 9880 | 10400 | |
PV nimisisendpinge (Vdc) | 370 (125~500) | |||||
Käivitamise alalisvoolu pinge (Vdc) | 125 | |||||
MPPT pingevahemik (Vdc) | 150-425 | |||||
Täiskoormuse alalispinge vahemik (V) | 300~425 | 200~425 | ||||
Max PV sisendvool (A) | 13+13 | 26+26 | ||||
Max PV lühisvool (A) | 17+17 | 34+34 | ||||
MPP Trackerite arv | 2 | |||||
Tippvõimsus (võrgust väljas) | 2 korda nimivõimsusel, 10 s | |||||
Võimsustegur | 0,8, mis põhjustab 0,8 mahajäämust | |||||
Alalisvoolu sissepritsevool (mA) | THD<3% (lineaarne koormus <1,5%) | |||||
Ekraan | LCD | |||||
Suhteline niiskus | 15% ~ 85% (ei kondenseeru) | |||||
Mõõtmed (L x S x K, mm) | 720x255x330 | |||||
Kaal (kg) | 34 | |||||
Suhtlus BMS-iga | CAN2.0 | |||||
Ohutus | IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 61000-6-4 |
|||||
Võrgumäärus | VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0-21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150 |
|||||
Max Tõhusus | 97.60% | |||||
Max laadimise/tühjenemise efektiivsus | 95.50% | |||||
Aku tehniline kirjeldus | ||||||
Nimipinge (V) | 51.2 | |||||
Akumooduli energia (kWh) | 5.12 | |||||
Mooduli skaleeritavus | Max.36 tk paralleelselt (maksimaalne võimsus 184kWh) | |||||
Aku mooduli mõõtmed | 720*255*300 (L x S x K, mm) | |||||
Aku aluse mõõtmed | 720*255*68 (L x S x K, mm) | |||||
Aku PDU3 mõõtmed | 720*255*228 (L x S x K, mm) | |||||
Aku mooduli kaal (kg) | 53 | |||||
Töötemperatuuri vahemik | Laadimine: 0~55℃ / Tühjenemine: -20℃~55℃ | |||||
Tsükli eluiga | ≥6000 (25℃±2 ℃, 0,5C/0,5C, 90%DOD, 70%EOL) | |||||
Akumooduli sertifikaat | IEC62619, CE, UK, VDE2510-50, CEI 0-21, UN38.3, CE-LVD, CEC |
[1] Kehtivad tingimused, vt Deye garantiikirja.
Mudel | AI-W5.1-5P3-EU | AI-W5.1-6P3-EU | AI-W5.1-8P3-EU | AI-W5.1-10P3-EU | AI-W5.1-12P3-EU | |
Süsteemi spetsifikatsioon | ||||||
Nimiväljundvõimsus/UPS-i võimsus (W) | 5000/5000 | 6000/6000 | 8000/8000 | 10000/10000 | 12000/12000 | |
Vahelduvvoolu väljundsagedus ja pinge | 50/60 Hz; 3L/N/PE 220/380, 230/400Vac | |||||
Võre tüüp | Kolm faasi | |||||
Soovitatav energiakonfiguratsioon | 5 kWh (min.) | 10 kWh (min.) | 15 kWh (min.) | |||
Max Laadimis-/tühjendusvool (A) | 120 | 150 | 190 | 210 | 240 | |
Aku tööpinge (V) | 43.2 ~ 57.6 | |||||
Aku keemia | LiFePO4 | |||||
Korpuse IP reiting | IP65 (pärast virnastamist) | |||||
Süsteemi sertifitseerimine | IEC62619, IEC60730, CE, VDE2510-50, CEI 0-21 | |||||
Garantii[1] | Aku 10 aastat (Inverter 5 aastat) | |||||
Inverteri tehniline kirjeldus | ||||||
Max PV sisendvõimsus (W) | 6500 | 7800 | 10400 | 13000 | 15600 | |
PV nimisisendpinge (Vdc) | 550 (160~800) | |||||
Käivitamise alalisvoolu pinge (Vdc) | 160 | |||||
MPPT pingevahemik (Vdc) | 200~650 | |||||
Täiskoormuse alalispinge vahemik (V) | 350~650 | |||||
Max PV sisendvool (A) | 13+13 | 26+13 | ||||
Max PV lühisvool (A) | 17+17 | 34+17 | ||||
MPP Trackerite arv | 2 | |||||
Tippvõimsus (võrgust väljas) | 2 korda nimivõimsusel, 10 s | |||||
Võimsustegur | 0,8, mis põhjustab 0,8 mahajäämust | |||||
Alalisvoolu sissepritsevool (mA) | THD<3% (lineaarne koormus <1,5%) | |||||
Ekraan | LCD | |||||
Suhteline niiskus | 15% ~ 85% (ei kondenseeru) | |||||
Mõõtmed (L x S x K, mm) | 720x255x440 | |||||
Kaal (kg) | 38 | |||||
Suhtlus BMS-iga | CAN2.0 | |||||
Ohutus | IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 61000-6-4 |
|||||
Võrgumäärus | VDE4105,IEC61727/62116,VDE0126,AS4777.2,CEI 0-21,EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150 |
|||||
Max Tõhusus | 97.60% | |||||
Max laadimise/tühjenemise efektiivsus | 95.50% | |||||
Aku tehniline kirjeldus | ||||||
Nimipinge (V) | 51.2 | |||||
Akumooduli energia (kWh) | 5.12 | |||||
Mooduli skaleeritavus | Max.36 tk paralleelselt (maksimaalne võimsus 184kWh) | |||||
Aku mooduli mõõtmed | 720*255*300 (L x S x K, mm) | |||||
Aku aluse mõõtmed | 720*255*68 (L x S x K, mm) | |||||
Aku PDU3 mõõtmed | 720*255*228 (L x S x K, mm) | |||||
Aku mooduli kaal (kg) | 53 | |||||
Töötemperatuuri vahemik | Laadimine: 0~55℃ / Tühjenemine: -20℃~55℃ | |||||
Tsükli eluiga | ≥6000 (25℃±2 ℃, 0,5C/0,5C, 90%DOD, 70%EOL) | |||||
Akumooduli sertifikaat | IEC62619, CE, UK, VDE2510-50, CEI 0-21, UN38.3, CE-LVD, CEC |
[1] Kehtivad tingimused, vt Deye garantiikirja.
