Descrição

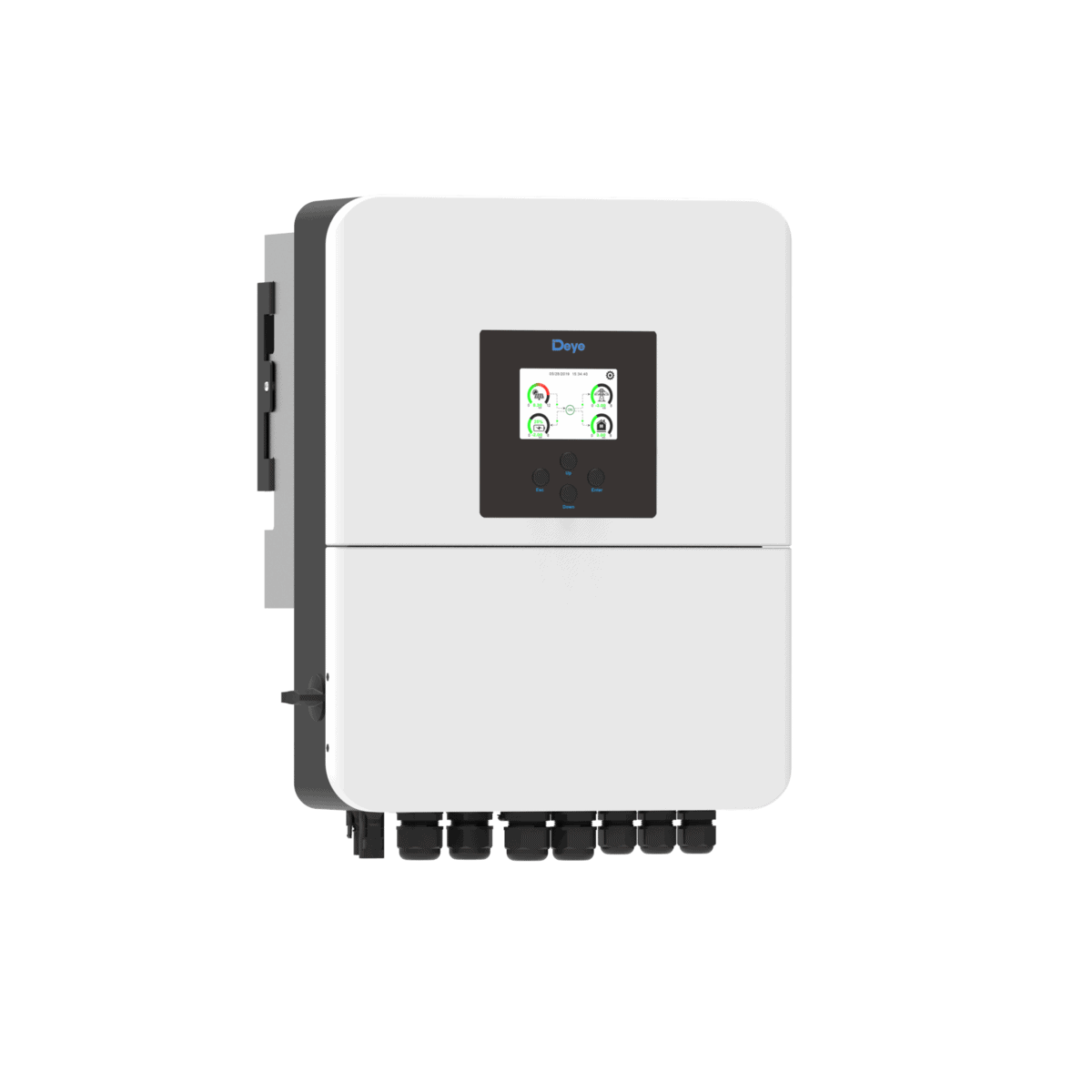

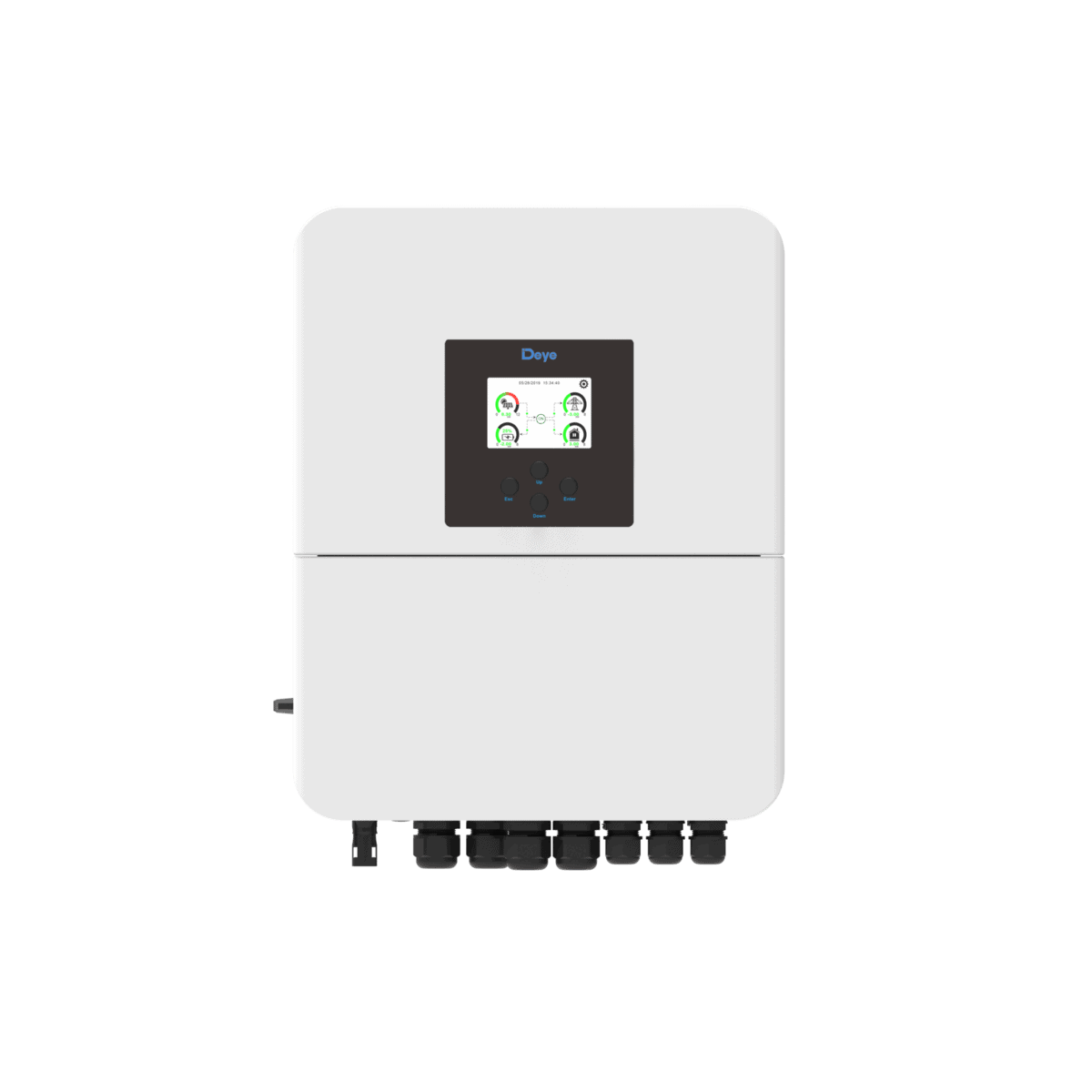

SUN-3K-SG04LP1-24-EU-SM1 Inversor híbrido monofásico |
|||||
|---|---|---|---|---|---|
|
|
| Modelo | SUN-3K-SG04LP1 -24-EU-SM1 |
SUN-3K-SG04LP1 -EU-SM1 |
SUN-3.6K-SG04LP1 -EU-SM2 |
SUN-5K-SG04LP1 -EU-SM2 |
SUN-6K-SG04LP1 -EU-SM2 |
|---|---|---|---|---|---|
| Dados de entrada da bateria | |||||
| Tipo de Bateria | Chumbo-ácido ou íon-lítio | ||||
| Faixa de Tensão da Bateria (V) | 20-30 | 40-60 | 40-60 | 40-60 | 40-60 |
| Máx. Corrente de carga (A) | 140 | 70 | 90 | 120 | 135 |
| Máx. Corrente de descarga (A) | 140 | 70 | 90 | 120 | 135 |
| Estratégia de carregamento para bateria de íon-lítio | Auto-adaptação ao BMS | ||||
| Número de entrada de bateria | 1 | ||||
| Dados de entrada de string PV | |||||
| Potência máxima de acesso fotovoltaico (W) | 6000 | 6000 | 7200 | 10000 | 12000 |
| Máx. Potência de entrada fotovoltaica (W) | 4800 | 4800 | 5760 | 8000 | 9600 |
| Máx. Tensão de entrada fotovoltaica (V) | 500 | ||||
| Tensão de inicialização (V) | 125 | ||||
| Faixa de tensão MPPT (V) | 150-425 | ||||
| Tensão nominal de entrada fotovoltaica (V) | 370 | ||||
| Máx. Corrente de entrada fotovoltaica operacional (A) | 18 | 18 18 + | |||
| Máx. Corrente de curto-circuito de entrada (A) | 27 | 27 27 + | |||
| Nº de rastreadores MPP/ Nº de Strings MPP Tracker |
1/1 | 2 / 1 + 1 | |||
| Dados de entrada/saída CA | |||||
| Potência ativa nominal de entrada/saída CA (W) | 3000 | 3600 | 5000 | ||
| Potência aparente de entrada/saída CA máx. (VA) | 3300 | 3960 | 5500 | ||
| Corrente nominal de entrada/saída CA (A) | 13.7/13.1 | 16.4/15.7 | 22.8/21.8 | ||
| Corrente máxima de entrada/saída CA (A) | 15/14.4 | 18/17.3 | 25/24 | ||
| Passagem CA contínua máxima (rede para carga) (A) | 35 | 40 | |||
| Potência de pico (fora da rede) (W) | 2 vezes a potência nominal, 10s | ||||
| Faixa de ajuste do fator de potência | 0.8 levando a 0.8 atrasado | ||||
| Tensão/faixa nominal de entrada/saída (V) | 220/230 0.85Un-1.1Un | ||||
| Frequência/faixa nominal da rede de entrada/saída (Hz) | 50/45-55, 60/55-65 | ||||
| Formulário de Conexão à Rede | L + N + PE | ||||
| Distorção Harmônica de Corrente Total THDi | <3% (da potência nominal) | ||||
| Corrente de injeção CC | <0.5% Em | ||||
